Aspen Plus 아스펜플러스 특강 4차

8/3
EPC  O&M (EPC(설계·구매·시공)와 O&M(운영·관리))
나는 어떤 사람인가..? 야먕,원하는 일, 잘하는 일에 대해 미리미리 분석하고 파악하기

어제는 P하고 T를 주어지고 고정해주었음.

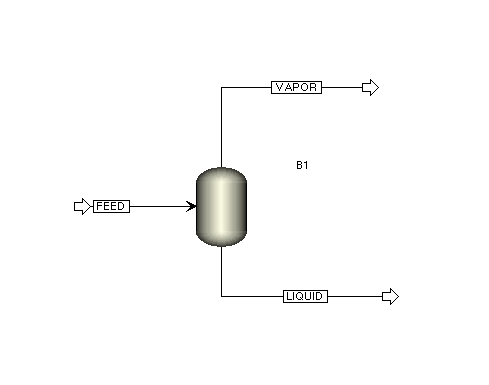

믹서도 보기에는 드럼통처럼 생겼지만  balance식들이 다 들어가 있는 것임. (SEP2)
모든것은 수학적인 식으로 이뤄져 있다. =ㅅ=..?
어떻게 우리가 phase를 이해할 것인가? 🤢 ternary diagram 세가지 물질을 동시에 다루는 것.

x축을 벤젠의 mole fraction으로 보고 y축을 톨루엔.. bubble point & dew point -> Temperature 알 수 있음
여기서 p는 constant (그래프 이해하기) -> Txy그래프
Pxy그래프는 또 반대로.. /여기까지가 어제 했던 것중에서 중요한 부분(x,y 축 분석 잘 하기)


Pressure Vessel (압력용기)
-P&T고정
-P&F(온도가 얼마여야 내가 원하는 물질을 원하는 양만큼 추출할수 있느뇨?)
-특정물질만 추출하기

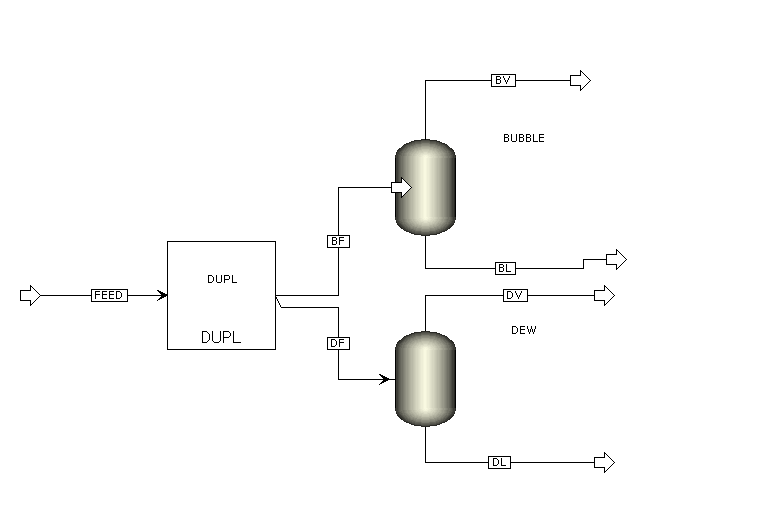

<Bubble point pressure failure>
Falsh calculation

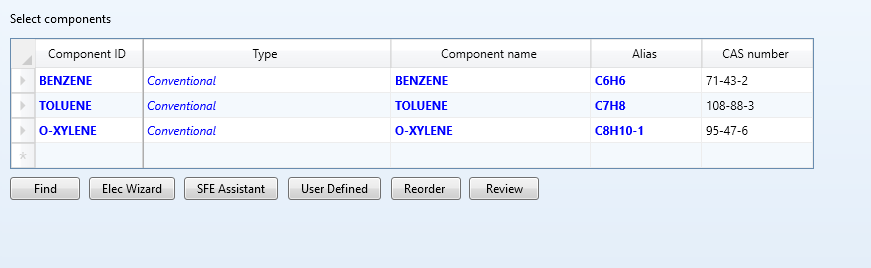

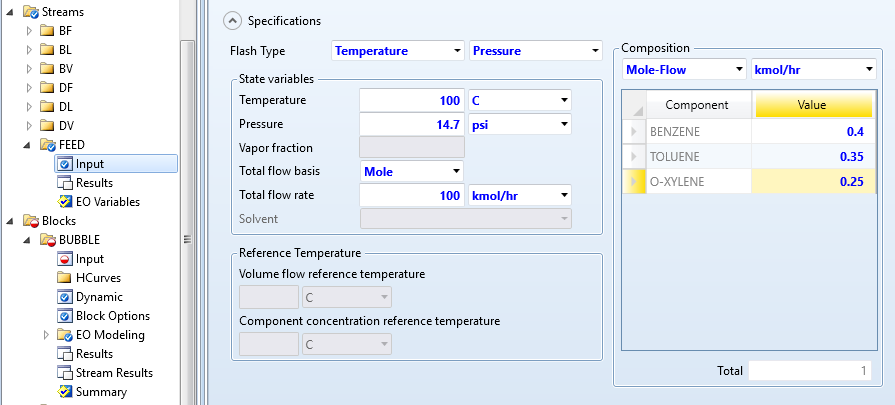

-> 40mole% benzene, 35mole% toluene, 25mole% o-xylene 110C,760 mmHg(14.7psi)
vapor fraction을 0으로 둔 경우 => 19.9psi
vapor fraction을 1로 둔 경우 => 0.83psi(12.1나온다는디..?) => NRTL사용
BP : 12.1 / DP : 19.9 나온다는디..?

IDEAL사용했을 경우
BP : 12.3 / DP : 19.5

UNIFAC 사용했을 경우
=> 크게 온도가 높지않고 압력도 높지 않은 경우엔 IDEAL과 뭐 다른것들이랑 큰 차이가 안남..
99.99% 와 99.999%는 별 차이가 없는 것 같아보이지만 실제로는 엄청난 차이가 있음


-> simulation에서 flowsheet를 어떻게 다뤄야하는건지 모르겠음
또 뭐 PT-1에서 또 뭐 조정하던데 그거를 못찾겠음

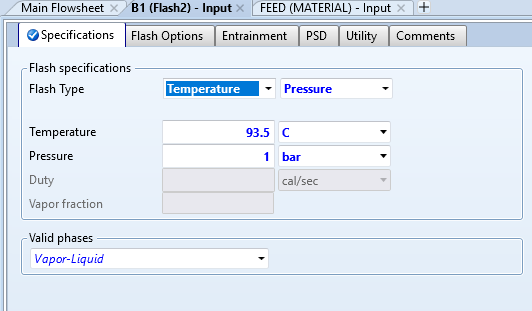

P&T Specified

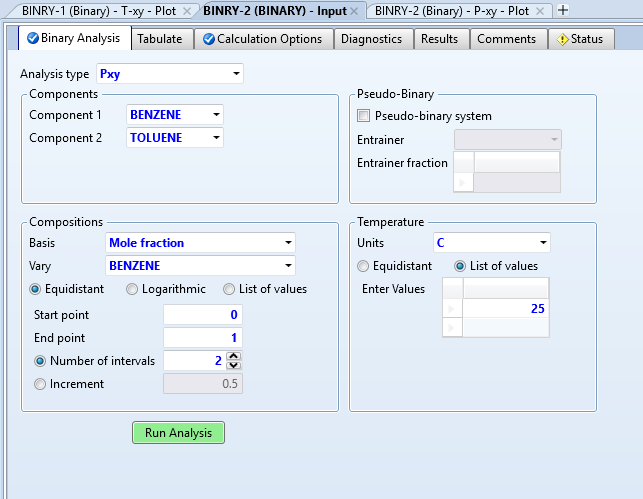

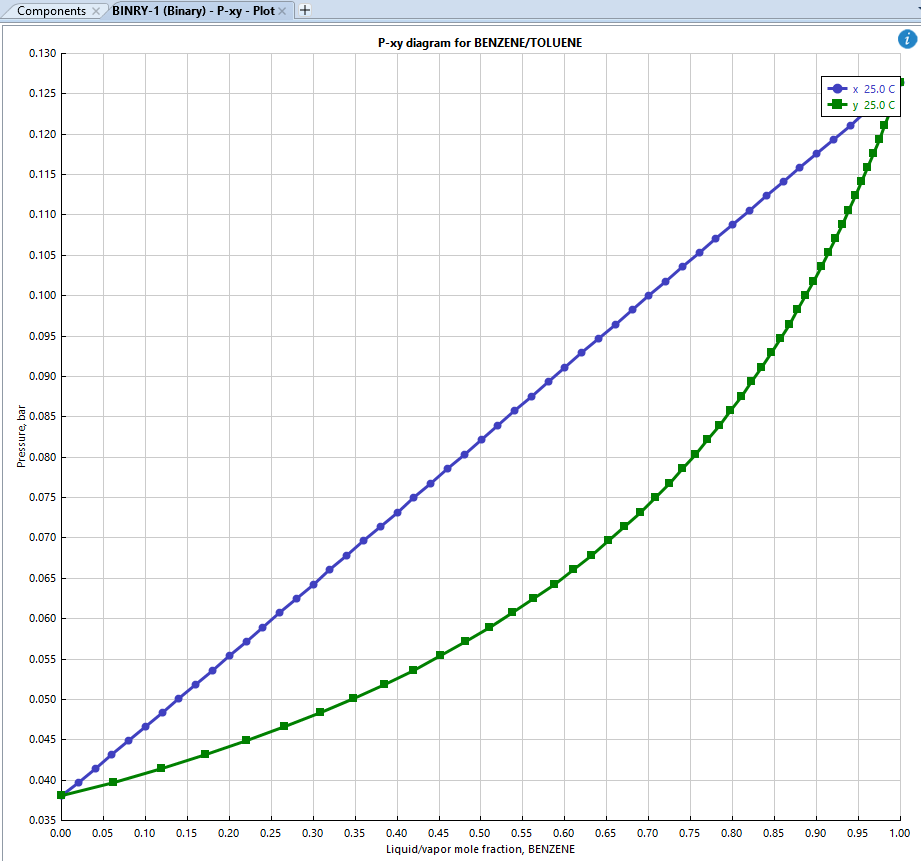

Pxy그래프



뭐 이미 0.66을 뭐 어쩌구,,,

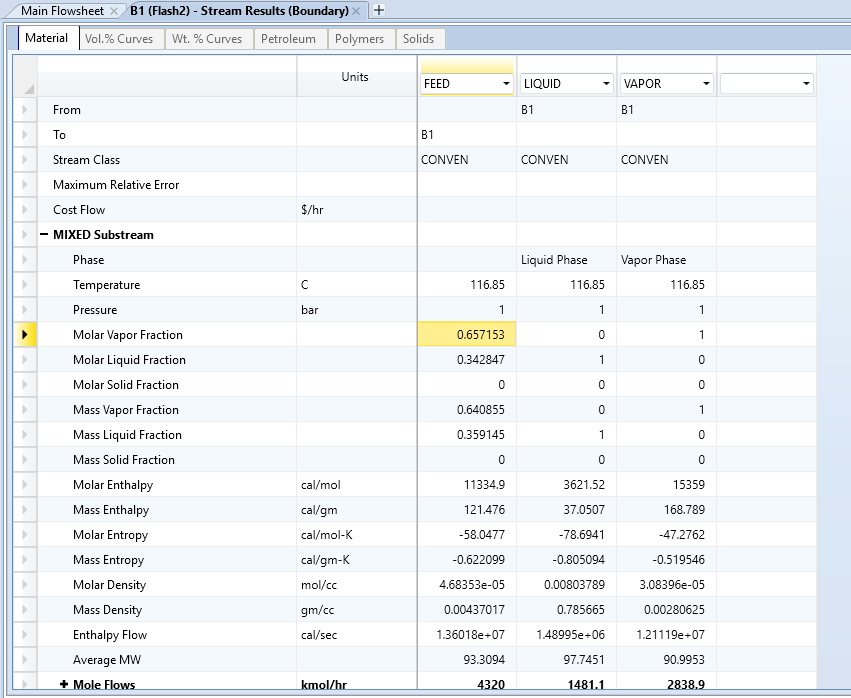

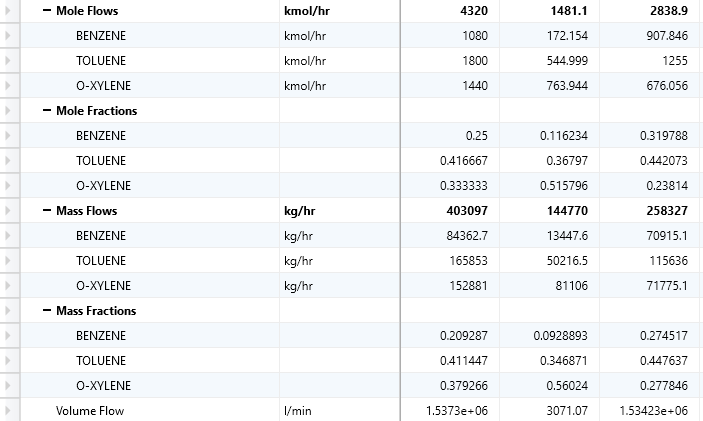

이 시트는 Run을 눌러야 나옵니다. 여기서 벤젠 0.25나오면 뭐 대강맞음

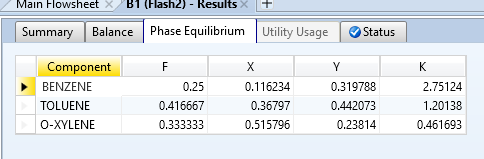

EQ modeling에 result가면 됨

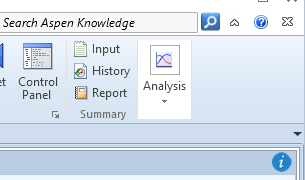

저기 ?물음표가 백서임 모르는거 있으면 거기 들어가서 찾아보면 됨

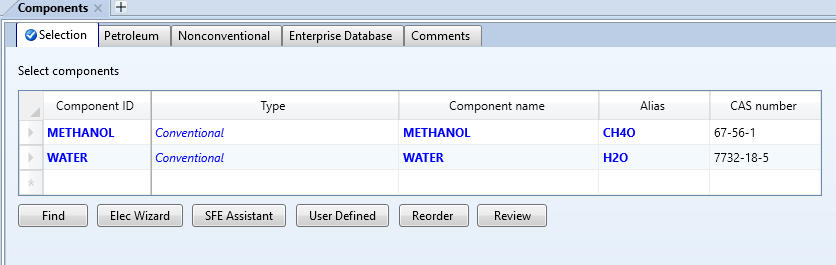

#Thermodynamic Method?

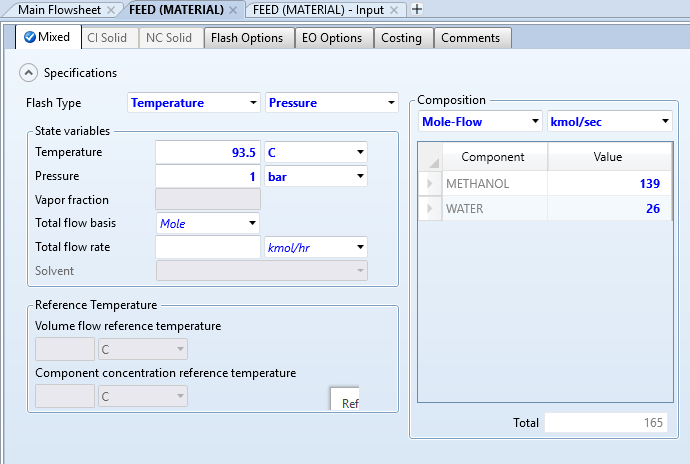

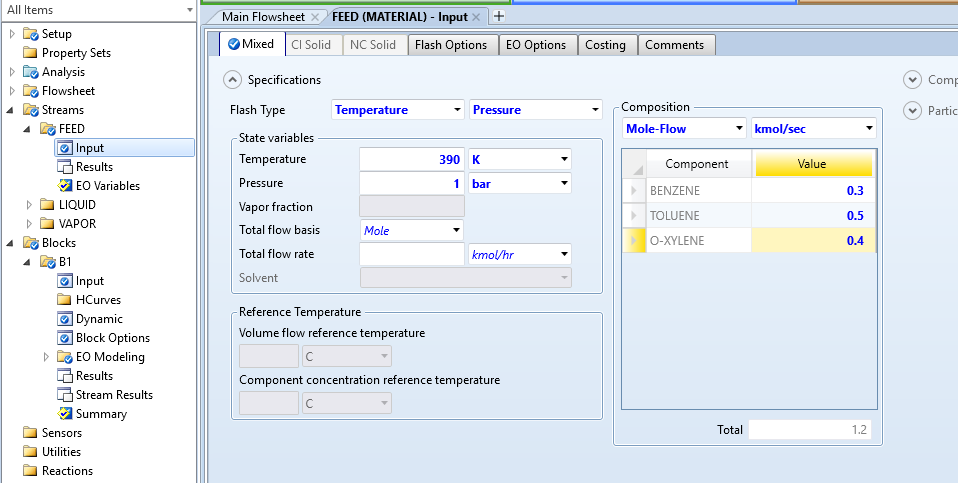

165 kmol/sec feed

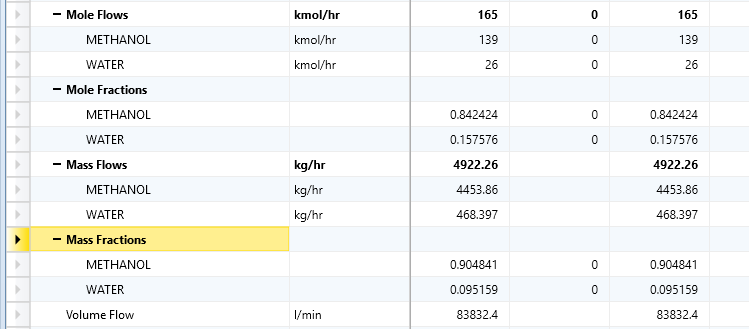

26kmol/sec & 139kmol/sec

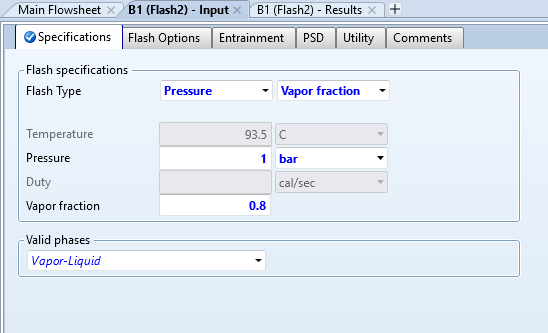

1bar 93.5C

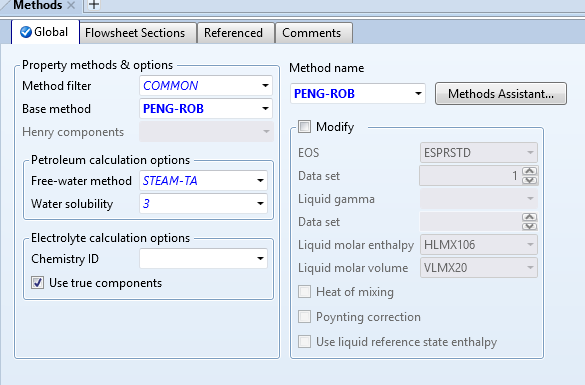

PENG_ROB 왜 VAPOR 값이 0이 나오지??

UNIQUAC 이건 또 왜 LIQUID가 0이 나오지??

아 모르겠다 머가 먼지,,,ㅜㅜㅜ 교재 담주 월요일에 나눠준다는디 그때까지 존버해야할듯..

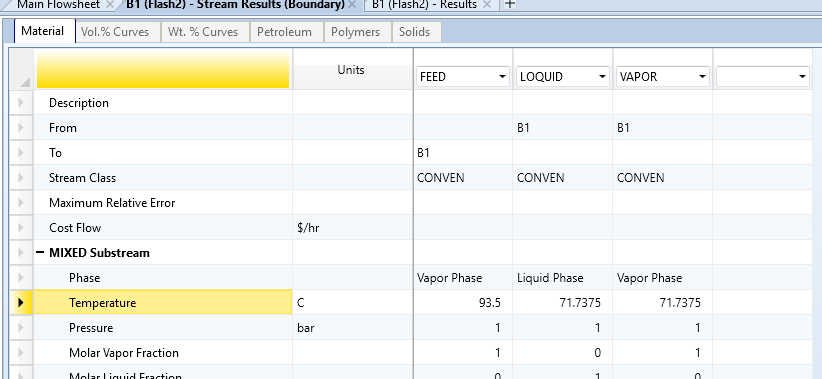

온도 나온다!!

<Sensitivity analysis>

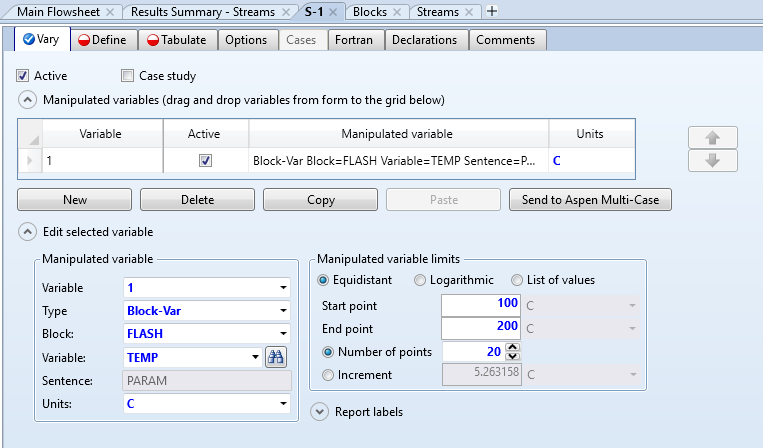

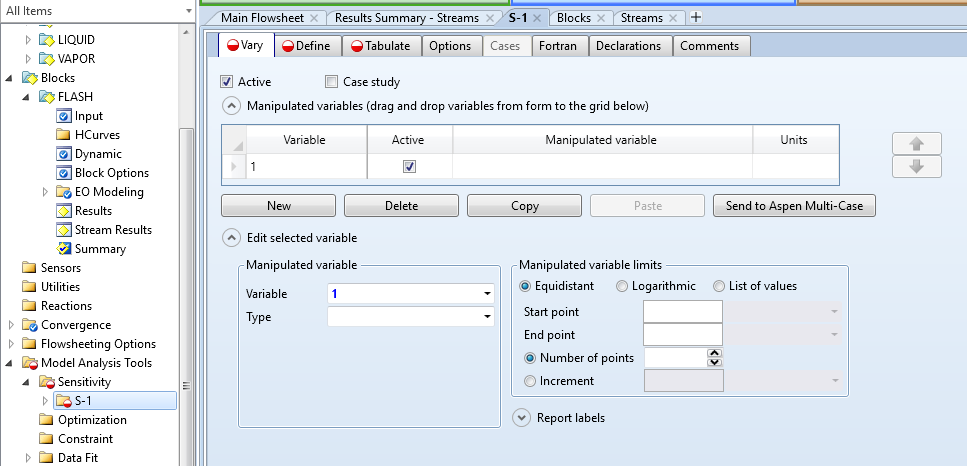

Simulation-> Model analysis tools -> Sensitivity -> New -> S-1

하고 NEW누르면

짜잔~~

Vary : 온도를 어떻게 움직임으로써 Define 을 도출할 수 있는가?
Define (목표값) : 45 mol/sec

block-Var = block Variable

에러뜨는디 머지;;;

Simulation 1.apwz

0.62MB

Simulation 2.apwz

0.57MB

Simulation 3.apwz

0.57MB
